Blöcke BARTON

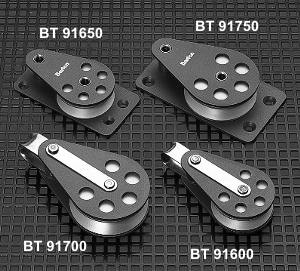

Sieben Blockgrößen, die jeden Bedarf abdecken Auf den folgenden Seiten wollen wir Ihnen die leistungsfähigen Blockserien näherbringen. Geringes Gewicht bei hoher Belastbarkeit machen diese zur optimalen Ausrüstung auf Jollen und Spaßbooten, auf Fahrten und Regattayachten. Hergestellt aus hochwertigen Materialien, zeichnen sie sich durch höchste Leistungsfähigkeit, Effektivität und Langlebigkeit aus. Die verschiedenen Größen können mit Leinen bis zu 14mm Durchmesser und 2.500kg Bruchlast eingesetzt werden. Die große Vielfalt an Scheibenkombinationen und Kopf- und Endbeschlägen stellt sicher, daß es für praktisch jeden Einsatzzweck den passenden Block gibt. Dies beinhaltet sowohl Doppel- und Dreifachblöcke, als auch Violin- und Großschotblöcke mit Klemme, die zu starken, kraftvollen Taljen mit geringem Gewicht kombiniert werden können. Ein brandneues Kugellager-Scheibendesign Unser völlig neues Design der Kugellager-Scheiben ist jetzt in allen Blöcken der Größen 1-7 verfügbar. Das Design weist 2 Reihen Delrin-Kugellager auf, die auf einer dicken Achse laufen (siehe Skizze). Die Last wird so auf eine größere Rollenoberfläche verteilt, was die Reibung weiter reduziert. Sowohl die Scheibe als auch die Achse sind aus Acetal gefertigt, ein Material, das jahrelangen problemlosen Einsatz gewährleistet. Zur Pflege sollten diese Teile regelmäßig mit Frischwasser gespült werden, um Ablagerungen von Salzkristallen in den Kugellagern zu verhindern. Ausgetestete kostengünstige Möglichkeit mit plan gelagerten Rollen Unsere plan gelagerten Blöcke zeichnen sich durch eine Achse mit großem Durchmesser aus, auf der eine Spritzguß-Acetalscheibe dreht. Ein durch und durch erprobtes Design, das eine hohe Lastaufnahme garantiert. Hi-Tec "K"-Klemmen sind jetzt auf allen Blöcken mit Schotklemme montiert Unsere Blöcke mit Schotklemme, die in 6 Größen lieferbar sind, werden jetzt alle mit der Kevlar "K"-Klemme ausgestattet. (falls nicht gesondert aufgeführt). Zu Beachten: Wo immer Bruchlasten zu den BARTON-Artikeln aufgeführt sind, bezeichnen diese die Last unter der die Teile beschädigt werden. Bruchlasten sind immer unter der Voraussetzung eines geraden Zuges über die Achse des Blockes mit einer normalen Leine berechnet. Jede seitliche Belastung oder schlechter Eintritts- / Austrittswinkel der Leine setzt die Höchst-Belastung des Teils und die sichere Arbeitslast weit herab. Wo immer die Gesamtlänge des Teils aufgeführt wird, beinhaltet diese alle Kopf- und Fußbeschläge des Teiles.

Art.-No. Typ Rolle Tau Draht BRL Gewicht plan gelagert   mm Ø Ø kg g BT91600 einfach, festes Auge 51×15 12 4 1750 162 BT91700 einfach, festes Auge 63×18 16 5 3000 257 BT91650 liegender Block 51×15 12 4 - 145 BT91750 liegender Block 63×18 16 5 - 235

UPRIGHT Die Seitenbacken bestehen aus robustem Edelstahl 1.4401 mit Befestigungsbohrungen für 6mm Ø. Die präzise gedrehten Rollen aus anodisiertem Aluminium laufen auf einem Nylonlager, um die Reibung zu reduzieren. MESSINGROLLEN BLÖCKE Einfache Umlenkrollen mit Rollen aus gedrehtem Messing und Edelstahl Augbügel.

Art.-No. Typ Rolle Tau Draht BRL Gewicht plan gelagert   mm Ø Ø kg g BT91200 einfach, festes Auge 35×6 4 4 - 67 BT91300 einfach, festes Auge 45×8 5 5 - 106 BT91400 Upright 38×12 8 3 - 100 BT91500 Upright 51×15 12 4 - 170

ACHTERSTAGSPANNER SYSTEM Die Spanneinheit ist mit Messingrollen für Drahtseil ausgestattet. Komplett mit Size2 Violinenblock mit Klemme.

Art.-No. Typ Draht BRL Gewicht plan gelagert   Ø kg g BT02740 komplett 8 780 338

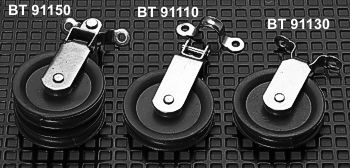

STEUERSEILBLOCK Diese Blöcke sind in drei Größen lieferbar. Edelstahl Seitenplatten und Nylonrollen, komplett mit Befestigungsösen.

Art.-No. Typ Rolle Tau Draht BRL Gewicht plan gelagert   mm Ø Ø kg g BT91110 einfach mit Wirbel 58×7 5 5 645 60 BT91130 einfach mit festem Auge 58×7 5 5 645 46 BT91150 doppelt mit Wirbel 58×7 5 5 645 118

Optimal geeignet für Jollen und kleine Fahrtenschiffe wo hohe Bruchlasten nicht notwendig sind. Lieferbar mit Edelstahl Schnapp-Schäkel oder Edelstahl D-Schäkel.

Art.-No. Typ Rolle Tau BRL Länge Gewicht plan gelagert   mm Ø kg mm g BT90100 Edelstahl, D-Schäkel 45×13 10 770 120 152 BT90101 Edelstahl, Schnappschäkel 45×13 10 770 145 214 BT90200 Edelstahl, D-Schäkel 57×16 12 920 155 236 BT90201 Edelstahl, Schnappschäkel 57×16 12 920 178 236

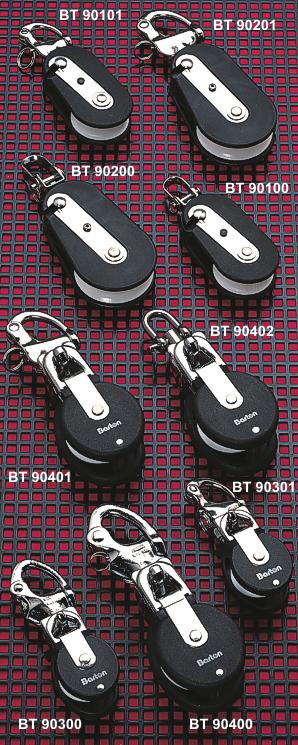

Sind die wohl kleinsten Snatchblöcke dieser Bauart. Extrem kompakte Form und sehr robust mit einer Vielzahl von Anwendungsmöglichkeiten auf Fahrten- und Regattaschiffen wo große Blöcke nicht erwünscht sind. Lieferbar mit Edelstahl- oder verchromten Bronzeschnappschäkel.

Art.-No. Typ Rolle Tau BRL Länge Gewicht plan gelagert   mm Ø kg mm g BT90300 Bronze Schnappschäkel 35×16 14 900 120 203 BT90301 Edelstahl Schnappschäkel 35×16 14 1080 110 170

Leicht zu öffnen und zu schließen. Hochwertige und robuste Konstruktion und einfach die beste Wahl bei Snatch-Blöcken. Lieferbar mit Edelstahl- und verchromten Bronzeschnappschäkel und Edelstahl D-Schäkel.

Art.-No. Typ Rolle Tau BRL Länge Gewicht plan gelagert   mm Ø kg mm g BT90400 Bronze Schnappschäkel 48×20 16 1920 165 429 BT90402 Edelstahl D-Schäkel 48×20 16 2350 155 362 BT90401 Edelstahl Schnappschäkel 48×20 16 2770 153 370

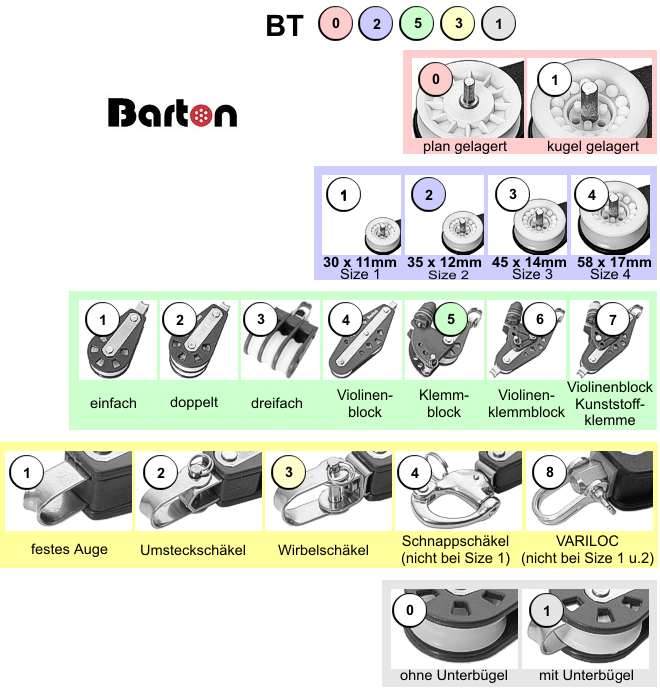

Neues Artikelnummernsystem bei Barton:
An Stelle der alten Buchstabencodes werden die Barton Artikel ab sofort rein numerisch angegeben.
Um den Aufbau der Nummern zu verdeutlichen haben wir untenstehend das System anhand der
Artikelnummer BT 02531 dargestellt. Es handelt sich dabei um einen plan gelagerten
Klemmenblock der Größe 2 (Rolle 35x12mm) mit Wirbelschäkel und Unterbügel.
Bitte beachten Sie, dass je nach Größe, nicht immer alle Optionen zur Verfügung stehen
(z.B. VARILOC nicht in den Größen 1 und 2).

festes Auge festes Auge mit Unterbügel Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel Upright Fallen-Leitblock

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 01110 BT 11110 festes Auge 70 33 38 BT 01111 BT 11111 festes Auge mit Unterbügel 82 38 43 BT 01120 BT 11120 Umsteckschäkel 85 41 46 BT 01121 BT 11121 Umsteckschäkel mit Unterbügel 95 46 51 BT 01130 BT 11130 Wirbelauge 89 50 55 BT 01131 BT 11131 Wirbelauge mit Unterbügel 100 55 60 BT 01150 BT 11150 Upright 53 55 60 BT 01160 BT 11160 Fallen-Leitblock 56 22 27

festes Auge festes Auge mit Unterbügel   Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Upright Back-to back

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 01210 BT 11210 festes Auge 69 52 63 BT 01211 BT 11211 festes Auge mit Unterbügel 82 57 68 BT 01220 BT 11220 Umsteckschäkel 85 61 72 BT 01221 BT 11221 Umsteckschäkel mit Unterbügel 95 65 76 BT 01230 BT 11230 Wirbelauge 92 70 81 BT 01231 BT 11231 Wirbelauge mit Unterbügel 106 75 86 BT 01250 BT 11250 Upright 53 77 88 BT 01280 BT 11280 Back-to-back 125 82 -

Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 01320 BT 11320 Umsteckschäkel 85 79 95 BT 01321 BT 11321 Umsteckschäkel mit Unterbügel 95 83 99 BT 01330 BT 11330 Wirbelauge 90 88 104 BT 01331 BT 11331 Wirbelauge mit Unterbügel 102 92 108

Rollengröße	35mm x 12mm
Rollengröße	30/45mm x 12mm (Violinen)
max. Tau-Ø	8mm
Bruchlast	740 kg

Einfachblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel   Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Schappschäkel Schappschäkel mit Unterbügel Upright   liegender Block mit Grundplatte Stand Up Stand Up mit Unterbügel Spinnakerrolle

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 02110 BT 12110 festes Auge 80 46 52 BT 02111 BT 12111 festes Auge mit Unterbügel 89 50 56 BT 02120 BT 12120 Umsteckschäkel 93 59 65 BT 02121 BT 12121 Umsteckschäkel mit Unterbügel 103 63 69 BT 02130 BT 12130 Wirbelauge 98 63 69 BT 02131 BT 12131 Wirbelauge mit Unterbügel 107 68 74 BT 02140 BT 12140 Schnappschäkel 110 93 99 BT 02141 BT 12141 Schnappschäkel mit Unterbügel 122 98 104 BT 02150 BT 12150 Upright 32 77 83 BT 02160 BT 12160 liegender Block 48 70 76 BT 02161 - Gebogene Grundplatte für 02160 48   BT 02170 BT 12170 StandUp 101 110 116 BT 02171 BT 12171 StandUp mit Unterbügel 111 115 121 BT 02180 BT12180 Spinnakerrolle 125 69 75

Doppelblöcke



festes Auge festes Auge mit Unterbügel   Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Upright Back-to back

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 02210 BT 12210 festes Auge 78 76 83 BT 02211 BT 12211 festes Auge mit Unterbügel 90 81 88 BT 02220 BT 12220 Umsteckschäkel 92 92 99 BT 02221 BT 12221 Umsteckschäkel mit Unterbügel 105 97 106 BT 02230 BT 12230 Wirbelauge 102 93 100 BT 02231 BT 12231 Wirbelauge mit Unterbügel 112 98 105 BT 02250 BT 12250 Upright 32 105 112 BT 02280 BT 12280 Back-to-back 140 93 112

Dreifachblöcke



Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 01320 BT 11320 Umsteckschäkel 85 79 95 BT 01321 BT 11321 Umsteckschäkel mit Unterbügel 95 83 99 BT 01330 BT 11330 Wirbelauge 90 88 104 BT 01331 BT 11331 Wirbelauge mit Unterbügel 102 92 108

Violinblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel Schnappschäkel Schnappschäkel mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 02410 BT 12410 festes Auge 128 95 103 BT 02411 BT 12411 festes Auge mit Unterbügel 138 95 105 BT 02420 BT 12420 Umsteckschäkel 140 102 110 BT 02421 BT 12421 Umsteckschäkel mit Unterbügel 152 108 116 BT 02430 BT 12430 Wirbelauge 145 105 113 BT 02431 BT 12431 Wirbelauge mit Unterbügel 157 111 119 BT 02440 BT 12440 Schnappschäkel 160 136 144 BT 02441 BT 12441 Schnappschäkel mit Unterbügel 170 139 150

Klemmblöcke



einfach, Wirbelauge, Unterbügel einfach, Schnappschäkel, Unterbügel einfach, StandUp, Unterbügel   Violin, Wirbelauge, Unterbügel Violin, Schnappschäkel, Unterbügel Violin, Wirbelauge, Unterbügel, Klemme aus Kunststoff

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 02531 BT 12531 einfach, Wirbelauge, Unterbügel 117 145 152 BT 02541 BT 12541 einf.,Schnappschäkel, Unterbügel 130 175 181 BT 02571 BT 12571 einfach, StandUp, Unterbügel 120 193 200 BT 02631 BT 12631 Violin, Wirbelauge, Unterbügel 157 184 192 BT 02641 BT 12641 Violin,Schnappschäkel,Unterbügel 170 211 220 BT 02731 BT 12731 Violin, Wirbelauge, Unterbügel 155 245 255     Klemme aus Kunststoff

Relingsblöcke



einfach doppelt

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 02190 BT 12190 einfach 111 79 85 BT 02290 BT 12290 doppelt 111 103 115

Size 3 Blöcke

Rollengröße 45mm x 14mm Rollengröße 30/45mm x 12mm (Violinen) max. Tau-Ø 10mm Bruchlast 770 kg

Einfachblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel   Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Schnappschäkel Schnappschäkel mit Unterbügel Upright   liegender Block mit Grundplatte Stand Up Stand Up mit Unterbügel Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 03110 BT 13110 festes Auge 92 77 81 BT 03111 BT 13111 festes Auge mit Unterbügel 106 86 90 BT 03120 BT 13120 Umsteckschäkel 105 86 90 BT 03121 BT 13121 Umsteckschäkel mit Unterbügel 120 93 97 BT 03130 BT 13130 Wirbelauge 108 89 93 BT 03131 BT 13131 Wirbelauge mit Unterbügel 123 98 102 BT 03140 BT 13140 Schnappschäkel 130 151 156 BT 03141 BT 13141 Schnappschäkel mit Unterbügel 144 160 165 BT 03150 BT 13150 Upright 44 128 132 BT 03160 BT 13160 liegender Block 92 106 110 BT 03161 - Gebogene Grundplatte für 03160 92   BT 03170 BT 13170 StandUp 110 137 141 BT 03171 BT 13171 StandUp mit Unterbügel 126 146 150 BT 03180 BT 13180 Variloc 105 88 94 BT 03181 BT 13181 Variloc mit Unterbügel 118 97 103

Doppelblöcke



festes Auge festes Auge mit Unterbügel   Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Upright Back-to back

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 03210 BT 13210 festes Auge 91 125 133 BT 03211 BT 13211 festes Auge mit Unterbügel 110 132 140 BT 03220 BT 13220 Umsteckschäkel 113 133 141 BT 03221 BT 13221 Umsteckschäkel mit Unterbügel 120 140 148 BT 03230 BT 13230 Wirbelauge 110 137 145 BT 03231 BT 13231 Wirbelauge mit Unterbügel 125 144 150 BT 03250 BT 13250 Upright 44 174 182

Dreifachblöcke



Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 01320 BT 11320 Umsteckschäkel 85 79 95 BT 01321 BT 11321 Umsteckschäkel mit Unterbügel 95 83 99 BT 01330 BT 11330 Wirbelauge 90 88 104 BT 01331 BT 11331 Wirbelauge mit Unterbügel 102 92 108

Violinblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel Schnappschäkel Schnappschäkel mit Unterbügel   Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 03410 BT 13410 festes Auge 148 144 154 BT 03411 BT 13411 festes Auge mit Unterbügel 163 150 160 BT 03420 BT 13420 Umsteckschäkel 162 152 162 BT 03421 BT 13421 Umsteckschäkel mit Unterbügel 174 160 170 BT 03430 BT 13430 Wirbelauge 166 155 165 BT 03431 BT 13431 Wirbelauge mit Unterbügel 178 164 174 BT 03440 BT 13440 Schnappschäkel 188 215 225 BT 03441 BT 13441 Schnappschäkel mit Unterbügel 203 222 232 BT 03480 BT 13480 Variloc 160 153 168 BT 03481 BT 13481 Variloc mit Unterbügel 175 162 177

Klemmblöcke



einfach, Wirbelauge, Unterbügel Violin, Wirbelauge, Unterbügel Violin, Schnappschäkel, Unterbügel   Violin, Variloc, Unterbügel dreifach, Wirbelauge, Unterbügel Violin, Schnappschäkel,Unterbügel, Klemme aus Kunststoff

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 03511 BT 13511 einfach, Wirbelauge, Unterbügel 125 184 189 BT 03631 BT 13631 Violin, Wirbelauge, Unterbügel 180 280 293 BT 03641 BT 13641 Violin, Schnappschäkel, Unterbügel 203 340 326 BT 03681 BT 13681 Violin, Variloc, Unterbügel 175 285 294 BT 03531 BT 13531 dreifach, Wirbelauge, Unterbügel 132 300 313 BT 03731 BT 13731 Violin, Schnappschäkel, Unterbügel 179 294 306

Relingsblock



Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 03190 BT 13190 einfach 121 107 110

Blöcke BARTON
	Size 4 Blöcke

Rollengröße	58mm x 17mm
Rollengröße	32/58mm x 17mm (Violinen)
max. Tau-Ø	12mm
Bruchlast	1260 kg

Einfachblöcke



festes Auge festes Auge mit Unterbügel   Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Schnappschäkel Schnappschäkel mit Unterbügel Upright liegender Block   Stand Up Stand Up mit Unterbügel Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 04110 BT 14110 festes Auge 116 154 156 BT 04111 BT 14111 festes Auge mit Unterbügel 134 173 175 BT 04120 BT 14120 Umsteckschäkel 133 171 173 BT 04121 BT 14121 Umsteckschäkel mit Unterbügel 149 189 191 BT 04130 BT 14130 Wirbelauge 142 188 190 BT 04131 BT 14131 Wirbelauge mit Unterbügel 160 205 207 BT 04140 BT 14140 Schnappschäkel 165 308 312 BT 04141 BT 14141 Schnappschäkel mit Unterbügel 185 324 328 BT 04150 BT 14150 Upright 95 226 228 BT 04160 BT 14160 liegender Block 106 195 197 BT 04170 BT 14170 StandUp 130 219 221 BT 04171 BT 14171 StandUp mit Unterbügel 152 235 237 BT 04180 BT 14180 Variloc 130 187 190 BT 04181 BT 14181 Variloc mit Unterbügel 153 202 205

Doppelblöcke



festes Auge festes Auge mit Unterbügel   Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Upright Back-to back

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 04210 BT 14210 festes Auge 112 269 291 BT 04211 BT 14211 festes Auge mit Unterbügel 134 281 303 BT 04220 BT 14220 Umsteckschäkel 130 273 295 BT 04221 BT 14221 Umsteckschäkel mit Unterbügel 150 292 314 BT 04230 BT 14230 Wirbelauge 144 292 314 BT 04231 BT 14231 Wirbelauge mit Unterbügel 166 290 312 BT 04250 BT 14250 Upright 90 325 347

Dreifachblöcke



Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 01320 BT 11320 Umsteckschäkel 85 79 95 BT 01321 BT 11321 Umsteckschäkel mit Unterbügel 95 83 99 BT 01330 BT 11330 Wirbelauge 90 88 104 BT 01331 BT 11331 Wirbelauge mit Unterbügel 102 92 108

Violinblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel Schnappschäkel Schnappschäkel mit Unterbügel   Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 04410 BT 14410 festes Auge 160 226 234 BT 04411 BT 14411 festes Auge mit Unterbügel 180 236 244 BT 04420 BT 14420 Umsteckschäkel 177 242 250 BT 04421 BT 14421 Umsteckschäkel mit Unterbügel 185 253 261 BT 04430 BT 14430 Wirbelauge 186 258 266 BT 04431 BT 14431 Wirbelauge mit Unterbügel 207 268 276 BT 04440 BT 14440 Schnappschäkel 210 377 385 BT 04441 BT 14441 Schnappschäkel mit Unterbügel 230 390 398 BT 04480 BT 14480 Variloc 178 255 264 BT 04481 BT 14481 Variloc mit Unterbügel 200 270 279 BT 04930 BT 14930 dreifach - Block 190 361 373

Klemmblöcke



einfach, Wirbelauge, Unterbügel Violin, Wirbelauge, doppelt   Violin, Wirbelauge, Unterbügel Violin, Schnappschäkel, Unterbügel Violin, Variloc, Unterbügel   dreifach, Wirbelauge, Unterbügel Violin, Schnappschäkel,Unterbügel, Klemme aus Kunststoff

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 04531 BT 14531 einfach, Wirbelauge, Unterbügel 150 308 315 BT 04630 BT 14630 Violin, Wirbelauge, doppelt 190 523 533 BT 04631 BT 14631 Violin, Wirbelauge, Unterbügel 210 396 404 BT 04641 BT 14641 Violin, Schnappsch., Unterbügel 230 511 519 BT 04681 BT 14681 Violin, Variloc, Unterbügel 200 391 400 BT 04931 BT 14931 dreifach, Wirbelauge, Unterbügel 160 598 609 BT 04731 BT 14731 Violin, Wirbelauge, Unterbügel 210 404 412

Relingsblock



Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 04190 BT 14190 einfach 140 193 200

Blöcke BARTON
	Size 5 Blöcke

Rollengröße 54mm x 17mm Rollengröße 38/64mm x 17mm (Violinen) max. Tau-Ø 12mm Bruchlast 1500 kg

Einfachblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel   Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel Schnappschäkel   Schnappschäkel mit Unterbügel Stand Up Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 05110 BT 15110 festes Auge 105 142 145 BT 05111 BT 15111 festes Auge mit Unterbügel 130 167 170 BT 05120 BT 15120 Umsteckschäkel 135 193 196 BT 05121 BT 15121 Umsteckschäkel mit Unterbügel 157 222 225 BT 05130 BT 15130 Wirbelauge 135 201 204 BT 05131 BT 15131 Wirbelauge mit Unterbügel 160 226 230 BT 05140 BT 15140 Schnappschäkel 141 234 237 BT 05141 BT 15141 Schnappschäkel mit Unterbügel 169 260 263 BT 05170 BT 15170 StandUp 138 350 353 BT 05180 BT 15180 Variloc 200 199 202 BT 05181 BT 15181 Variloc mit Unterbügel 277 224 227

Doppelblöcke



festes Auge festes Auge mit Unterbügel   Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Upright Back-to back

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 05220 BT 15220 Umsteckschäkel 135 273 279 BT 05221 BT 15221 Umsteckschäkel mit Unterbügel 158 310 316

Dreifachblöcke



Umsteckschäkel Umsteckschäkel mit Unterbügel   Wirbelauge Wirbelauge mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 05320 BT 15320 Umsteckschäkel 135 358 367 BT 05321 BT 15321 Umsteckschäkel mit Unterbügel 158 383 392

Violinblöcke



Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Schnappschäkel Schnappschäkel mit Unterbügel Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 05420 BT 15420 Umsteckschäkel 190 266 279 BT 05421 BT 15421 Umsteckschäkel mit Unterbügel 212 285 298 BT 05430 BT 15430 Wirbelauge 192 292 305 BT 05431 BT 15431 Wirbelauge mit Unterbügel 210 311 324 BT 05440 BT 15440 Schnappschäkel 200 316 328 BT 05441 BT 15441 Schnappschäkel mit Unterbügel 220 331 345 BT 05480 BT 15480 Variloc 189 290 303 BT 05481 BT 15481 Variloc mit Unterbügel 207 309 322

Alle Artikelnummer in Blau können bestellt werden

ALLE TECHNISCHEN DATEN SIND UNVERBINDLICH, IRRTUM VORBEHALTEN

Klemmblöcke



Violin, Wirbelauge Violin, Schnappschäkel, Unterbügel Violin, Variloc, Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 05630 BT 15630 Violin, Wirbelauge, Unterbügel 215 496 509 BT 05640 BT 15640 Violin, Schnappschäkel, Unterbügel 220 514 525 BT 05680 BT 15680 Violin, Variloc, Unterbügel 207 309 322

Blöcke BARTON
	Size 6 Blöcke

Rollengröße	60mm x 17mm
Rollengröße	44/70mm x 17mm (Violinen)
max. Tau-Ø	12mm
Bruchlast	2000 kg

Einfachblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel   Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel Schnappschäkel   Schnappschäkel mit Unterbügel Stand Up Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 06110 BT 16110 festes Auge 120 202 212 BT 06111 BT 16111 festes Auge mit Unterbügel 145 242 252 BT 06120 BT 16120 Umsteckschäkel 150 241 251 BT 06121 BT 16121 Umsteckschäkel mit Unterbügel 182 272 282 BT 06130 BT 16130 Wirbelauge 155 272 282 BT 06131 BT 16131 Wirbelauge mit Unterbügel 182 304 314 BT 06140 BT 16140 Schnappschäkel 152 296 306 BT 06141 BT 16141 Schnappschäkel mit Unterbügel 184 317 326 BT 06170 BT 16170 StandUp 150 393 403 BT 06180 BT 16180 Variloc 143 231 241 BT 06181 BT 16181 Variloc mit Unterbügel 164 261 271

Umsteckschäkel Umsteckschäkel mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 06220 BT 16220 Umsteckschäkel 165 365 385 BT 06221 BT 16221 Umsteckschäkel mit Unterbügel 187 399 419

Umsteckschäkel Umsteckschäkel mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 06320 BT 16320 Umsteckschäkel 150 488 518 BT 06321 BT 16321 Umsteckschäkel mit Unterbügel 177 520 550

Violinblöcke

Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Schnappschäkel Schnappschäkel mit Unterbügel Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 06420 BT 16420 Umsteckschäkel 190 371 388 BT 06421 BT 16421 Umsteckschäkel mit Unterbügel 241 391 406 BT 06430 BT 16430 Wirbelauge 212 404 419 BT 06431 BT 16431 Wirbelauge mit Unterbügel 247 429 444 BT 06440 BT 16440 Schnappschäkel 222 411 426 BT 06441 BT 16441 Schnappschäkel mit Unterbügel 245 431 446 BT 06480 BT 16480 Variloc 207 358 373 BT 06481 BT 16481 Variloc mit Unterbügel 215 388 403

Violin, doppelt, Wirbelauge Violin, Wirbelauge, Unterbügel   Violin, Schnappschäkel, Unterbügel Violin, Variloc, Unterbügel Violin, doppelt, Wirbelauge

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 06630 BT 16630 Violin, doppelt, Wirbelauge 240 757 782 BT 06631 BT 16631 Violin, Wirbelauge, Unterbügel 250 614 629 BT 06641 BT 16641 Violin, Schnappschäkel, Unterbügel 250 632 647 BT 06681 BT 16681 Violin, Variloc, Unterbügel 215 581 596 BT 06930 BT 16930 Violin, doppelt, Wirbelauge 350 935 965

Rollengröße	70mm x 20mm
Rollengröße	44/70mm x 20mm (Violinen)
max. Tau-Ø	14mm
Bruchlast	2500 kg

Einfachblöcke



festes Auge festes Auge mit Unterbügel Umsteckschäkel   Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel Schappschäkel   Schnappschäkel mit Unterbügel Stand Up Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 07110 BT 17110 festes Auge 130 252 265 BT 07111 BT 17111 festes Auge mit Unterbügel 160 286 299 BT 07120 BT 17120 Umsteckschäkel 170 318 331 BT 07121 BT 17121 Umsteckschäkel mit Unterbügel 200 354 367 BT 07130 BT 17130 Wirbelauge 175 346 359 BT 07131 BT 17131 Wirbelauge mit Unterbügel 210 387 400 BT 07140 BT 17140 Schnappschäkel 373 386 400 BT 07141 BT 17141 Schnappschäkel mit Unterbügel 409 422 435 BT 07170 BT 17170 StandUp 162 457 470 BT 07180 BT 17180 Variloc 164 327 340 BT 07181 BT 17181 Variloc mit Unterbügel 192 364 377

Umsteckschäkel Umsteckschäkel mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 07220 BT 17220 Umsteckschäkel 165 475 488 BT 07221 BT 17221 Umsteckschäkel mit Unterbügel 187 507 520

Umsteckschäkel Umsteckschäkel mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 07320 BT 17320 Umsteckschäkel 165 638 651 BT 07321 BT 17321 Umsteckschäkel mit Unterbügel 187 676 689

Umsteckschäkel Umsteckschäkel mit Unterbügel Wirbelauge Wirbelauge mit Unterbügel   Schnappschäkel Schnappschäkel mit Unterbügel Variloc Variloc mit Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 07420 BT 17420 Umsteckschäkel 212 386 401 BT 07421 BT 17421 Umsteckschäkel mit Unterbügel 241 406 421 BT 07430 BT 17430 Wirbelauge 240 419 434 BT 07431 BT 17431 Wirbelauge mit Unterbügel 247 444 459 BT 07440 BT 17440 Schnappschäkel 222 426 441 BT 07441 BT 17441 Schnappschäkel mit Unterbügel 245 446 461 BT 07480 BT 17480 Variloc 335 373 388 BT 07481 BT 17481 Variloc mit Unterbügel 365 403 418

Violin, Wirbelauge, Unterbügel Violin, Schnappschäkel, Unterbügel Violin, Variloc, Unterbügel

Art.-No. Art.-No. Typ Länge Gewicht (g)   plan gelagert kugel gelagert   mm plan kugel BT 07631 BT 17631 Violin, Wirbelauge, Unterbügel 250 629 644 BT 07640 BT 17640 Violin, Schnappschäkel 245 647 662 BT 07680 BT 17680 Violin, Variloc, Unterbügel 365 581 596
